Technologie montażu elektroniki

Jak powstają układy elektroniczne?

Rozwój technologii doprowadził do powstania różnych metod tworzenia układów elektronicznych. Najczęściej stosowaną technologią są płytki drukowane PCB (printed circuit boards), które przez dekady stały się podstawą konstrukcyjną urządzeń elektronicznych. Obecnie stanowią one fundament zarówno dla prostych, jak i zaawansowanych urządzeń. W tym artykule omówimy najważniejsze technologie montażu elementów elektronicznych na płytkach PCB oraz ich charakterystykę.

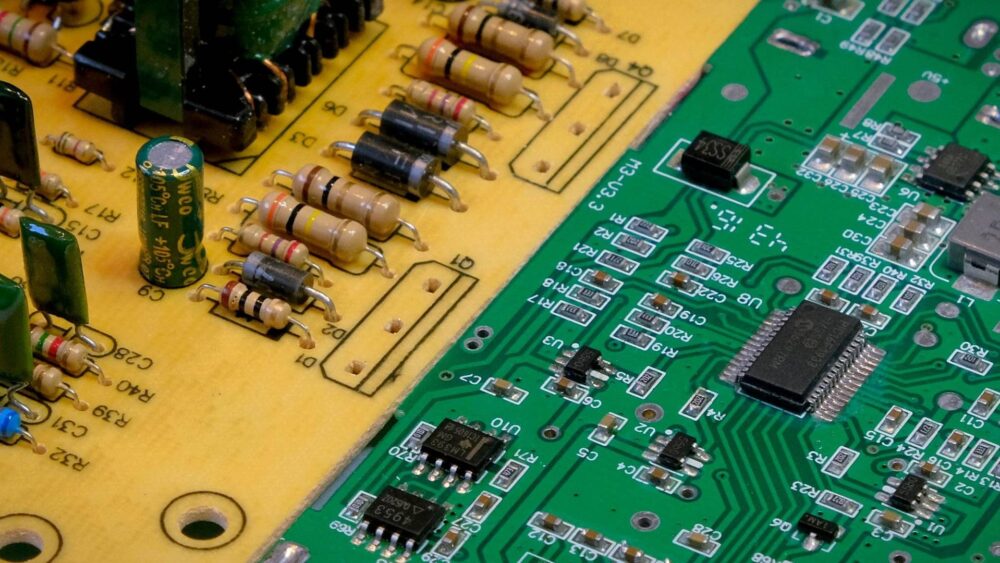

Montaż przewlekany (THT)

Technologia THT (through-hole technology) była jedną z pierwszych metod montażu komponentów elektronicznych. Proces ten polega na przewlekaniu wyprowadzeń komponentów przez specjalnie przygotowane otwory w płytce PCB, a następnie lutowaniu ich na przeciwległej stronie. Choć nowoczesne technologie zdominowały rynek, THT wciąż znajduje zastosowanie dzięki swojej wyjątkowej wytrzymałości mechanicznej.

Montaż przewlekany idealnie sprawdza się przy większych komponentach oraz w miejscach, gdzie ważna jest stabilność, na przykład w przypadku złącz i gniazd. Dodatkowym atutem jest możliwość łatwego montażu ręcznego przy minimalnym wyposażeniu. Z tego względu THT jest popularnym rozwiązaniem w prototypowaniu i projektach hobbystycznych.

Wadą tej technologii jest jednak większy rozmiar elementów oraz ograniczenia w miniaturyzacji urządzeń. Dodatkowo, mimo istnienia automatycznych procesów, takich jak lutowanie na fali, montaż elementów przewlekanych często wymaga pracy manualnej, co może wydłużać proces produkcji.

Montaż powierzchniowy (SMT)

Obecnie SMT (surface-mount technology) to najpopularniejsza metoda montażu elektroniki. Komponenty SMD (surface-mount devices) montowane na powierzchni płytki PCB umożliwiają tworzenie kompaktowych układów o wysokiej gęstości połączeń. Dzięki automatyzacji procesu montażu technologia SMT pozwala na produkcję masową w krótkim czasie i przy niższych kosztach.

Najczęściej wykorzystywaną techniką w SMT jest lutowanie rozpływowe. Na odsłonięte pady płytki PCB nakładana jest pasta lutownicza, po czym komponenty są precyzyjnie rozmieszczane w odpowiednich miejscach. Proces lutowania odbywa się w piecu, gdzie spoiwo ulega stopieniu, tworząc trwałe połączenia.

Chociaż ręczny montaż elementów SMD jest możliwy, wymaga on dużej precyzji oraz doświadczenia. Dodatkowo brak oznaczeń na niektórych komponentach może stanowić wyzwanie podczas pracy manualnej.

Chip on board i WLCSP

Technologie COB (chip on board) oraz WLCSP (wafer-level chip scale package) oferują zaawansowane rozwiązania w zakresie miniaturyzacji układów elektronicznych.

W WLCSP układy scalone są tworzone i obudowywane jeszcze na etapie wafla krzemowego. Dopiero po tym procesie wafel jest cięty, co pozwala uzyskać komponenty o wymiarach odpowiadających samym chipom. Ta technologia umożliwia projektowanie niezwykle małych urządzeń.

Z kolei COB polega na bezpośrednim montażu chipu krzemowego na płytce drukowanej. Połączenia elektryczne tworzy się za pomocą cienkich przewodów lub techniki flip-chip. Ta metoda znajduje zastosowanie w produkcji wydajnych diod LED i innych elementów wymagających zaawansowanej technologii. Aby zabezpieczyć układy przed uszkodzeniami i światłem, stosuje się specjalne zalewy ochronne zwane „glob-top”.

Jak dobrać odpowiednią technologię?

Wybór technologii montażu i komponentów jest kluczowy dla każdego projektu elektronicznego. Decyzja ta wpływa na wydajność, niezawodność i koszty produkcji urządzenia. Dzięki naszemu doświadczeniu w InterElcom oferujemy wsparcie w doborze technologii montażu, projektowaniu układów oraz kompleksowej produkcji urządzeń elektronicznych. Zapraszamy do zapoznania się z naszymi usługami oraz do kontaktu poprzez formularz na stronie.
